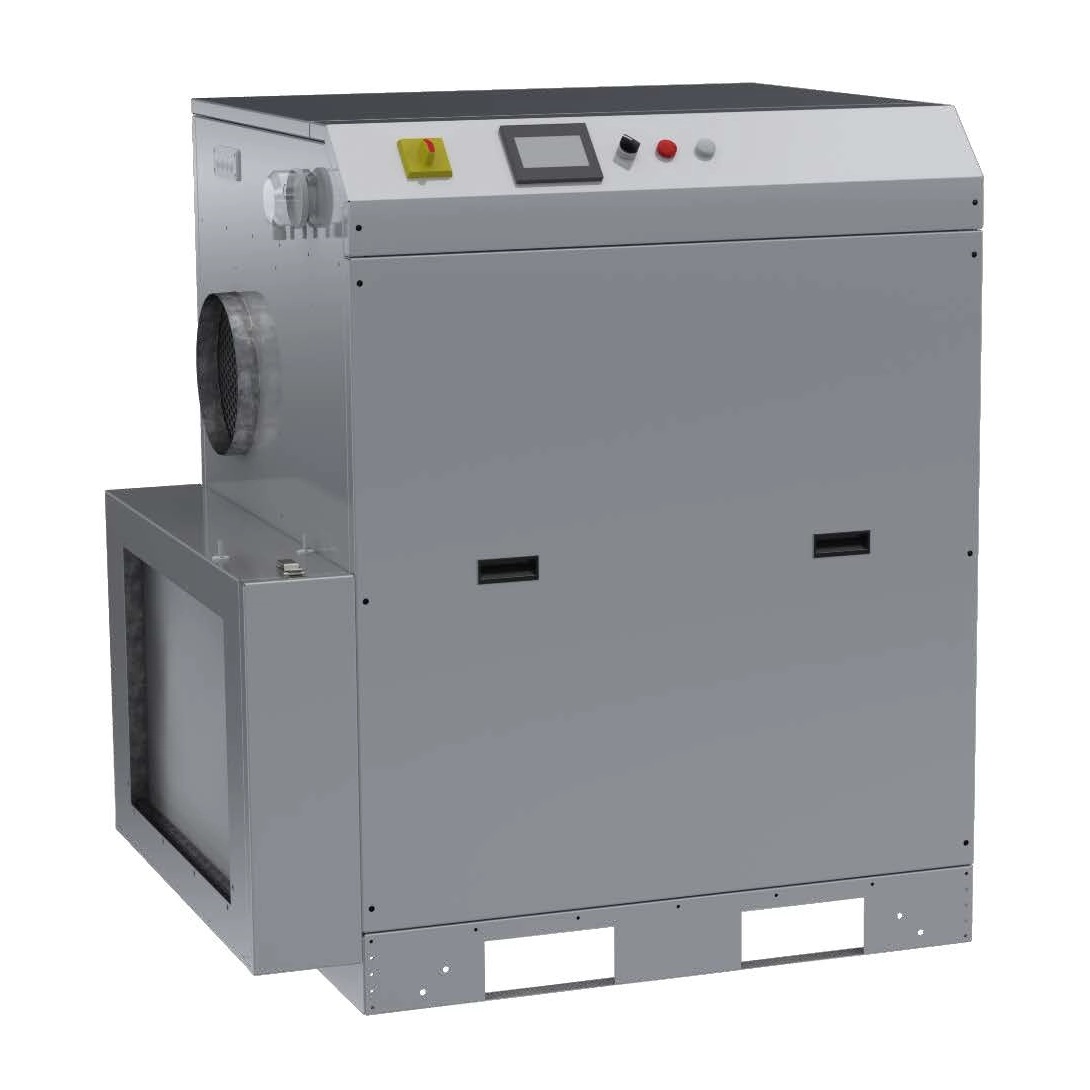

FR1550 adsorptsioonkuivati

Tööpõhimõte

Õhukuivati ​​töö põhineb kahe õhuvoolu kasutamisel: peamine õhuvool ehk protsessõhk on see, mida kuivatatakse, ning teist, väiksemat õhuvoolu kasutatakse rootori materjali regenereerimiseks. Kaks suure tõhususega ventilaatori ja mootori komplekti seadme sees tekitavad need eraldi õhuvoolud, mis liiguvad läbi rootori vastassuundades. Protsessõhk juhitakse läbi kuivatusrootori ja niiskuse seob endasse rootori struktuurile kantud sorbentmaterjal. Peamiselt kasutatakse silikageeli – hügroskoopset materjali, mis suudab siduda niiskust mitu korda rohkem kui ta ise kaalub, kuid teeb seda alati auruna, ilma vaba vett tekitamata. Kui õhk läbib rootorit, imab silikageel sellest niiskuse endasse; seadmest väljub kuiv õhuvool, mis suunatakse edasiseks töötlemiseks või vajaduse korral otse kliimaseadmega ruumi. See kuivatusprotsess on töökindel laias temperatuurivahemikus, ulatudes -30 °C-st kuni +40 °C-ni. Protsessi käigus pöörleb rootor väga aeglaselt; seda liigutab väike mootor koos reduktoriga, mis käitab hõõrdülekandega rihma, mis puutub vahetult kokku rootori pinnaga. Eraldi regenereerimisõhu voog juhitakse läbi õhukuivati ​​vastassuunas ja läbib kütteelementide ploki, kus selle temperatuuri tõstetakse tavaliselt 100 °C võrra kõrgemaks ümbritseva keskkonna temperatuurist. Selline kuumutamine suurendab õhu niiskusmahutavust; tänu aururõhu erinevusele õhuvoolu ja rootori pinna vahel kandub niiskus regenereerimisõhu voogu ja juhitakse hoonest välja auruna. Seejärel on rootor taas valmis niiskust siduma, kui see pöörlemist jätkab, ning kogu protsess võib korduda.

Raam

Kuivati ​​korpus on standardlahendusena valmistatud värvitud tsingitud terasest isoleeritud kokkupressitud paneelidest või – kui keskkond seda nõuab – AISI304 roostevabast terasest. Ülapaneel on hoolduseks ja elektriliste komponentideni pääsemiseks eemaldatav ja ligipääs sisemistele komponentidele toimub esikülje kaudu. Kuivatisse siseneva ja sellest väljuva õhuvoolu ühendused teostatakse tavaliselt standardsetest tsingitud spiraaltorudest.

Ventilaatorid

Ventilaatorid on otseühenduses ühe- või kolmefaasiliste mootoritega (kaitseklass IP55, isolatsiooniklass F, temperatuuriklass B). Hoolduseks pääseb neile ligi teise sisepaneeli eemaldamisel. Ventilaatorite pöörlemiskiirust ja jõudlust saab vastavalt vajadusele reguleerida lisavarustusse kuuluva sagedusmuunduriga. Standardlahenduses töötab protsessiventilaator fikseeritud kiirusel, kuid seda saab seadistada töötama muutuval kiirusel, lähtudes välisest signaalist või rõhuanduri näidust.

Rootor

Niiskuseeemaldisse paigaldatud sorptsioonirootor on turu parim, pakkudes ligikaudu 8% suuremat niiskuse eemaldamise võimsust
ja 25% väiksemat õhurõhu langust võrreldes juhtiva konkurendiga. Rootoril on peenelt kanalistatud struktuur, mis on valmistatud lainelisest ja kuumakindlast materjalist, tagades väga väikeses mahus tohutu kontaktpinna töötlusõhu voo jaoks. Kanalistatud ja laminaarne struktuur tagab suure kokkupuutepinna läbiva õhuvooluga, maksimeerides seeläbi niiskuse eemaldamist. Küllastunud õhk ei mõjuta rootorit, mistõttu saab seda kasutada koos eeljahutusradiaatoriga. Samuti ei saa rootor kahjustada, kui mõni õhuvooludest mingil põhjusel peatub. Rootor ei eralda õhku osakesi ja on mittesüttiv.

Ülekandesüsteem

Rootori liikumist juhib rihmülekanne. Pöörlemiskiirus on tavaliselt vahemikus 6–12 pööret tunnis; süsteem koosneb võimsast otseajamiga mootorist ja reduktorist ning kasutab rihma, mis haakub hõõrdumise teel rootori trumli välisservaga. Rihma õige pinge säilitamiseks ja libisemise vältimiseks on kasutusel rihma pingutussüsteem. Rootori pöörlemist saab jälgida, eemaldades eesmise hoolduspaneeli, mis võimaldab kontrollida süsteemi nõuetekohast toimimist. Rootor on laagrite abil kinnitatud keskse terasvõlli ümber.

Regeneratsiooni-õhkküttespiraal

• Elektriga: Elektriline regeneratsiooniküttekeha koosneb teraselementidest, mis on ühendatud täheühendusse ning jaotatud võimsuse reguleerimiseks kaheks, kolmeks või enamaks järjestikuseks juhtimisastmeks. Vajadusel saab kuivati ​​tõhususe suurendamiseks ja energia säästmiseks kasutada pidevat reguleerimist koos proportsionaalse võimsuse juhtimisega.
• Auruga: Auru abil töötavad taastamis-soojusvahetid koosnevad 304-klassi roostevabast terasest torudest ja alumiiniumribidest (võimalik on valida ka muid materjale) ning need on varustatud kahe avaga ventiili ja moduleeriva ajamiga, mis reguleerivad auruvoolu ja seeläbi niiskuseeemaldi jõudlust.

Filtrid

Õhukuivatil on kaks eraldi G4-filtrit: üks protsessiõhu sissevõtul ja teine ​​kõrge temperatuuriga regenereerimisõhu sissevõtul. Soovi korral on võimalik tarnida kõrgema klassi filtreid.

PLC-juhtimine puuteekraaniga terminali abil

Kõik standardseadmed on varustatud PLC-juhtimisega. PLC juhib järgmisi funktsioone: regenereerimise temperatuuri reguleerimine, termiline kaitse, regenereerimise jahtumise ajastus, komponentide käivitusjärjestus, häirete lähtestamine, suhtelise õhuniiskuse või kastepunkti reguleerimine (sõltuvalt vajalikust juhtimisest) ning eel- ja järeljahutuse või -kütte juhtimine. Kasutajaliidese ekraani saab paigutada masinast eemale. PLC on seadistatud kütteseadme juhtimiseks välise niiskusanduri abil.
Soovi korral saab seda kohandada ühendamiseks kaugjuhtimisega hoonete juhtimissüsteemidega. Erinevate MODBUS-protokollidega töötamist saab arutada tehnilise osakonnaga, kui protsess seda nõuab.

Elektrikilp

Elektrikilp on valmistatud vastavalt Euroopa direktiividele 73/23 ja 89/336. Juurdepääs elektrikilbile on võimalik ülaltpoolt pärast kilbi katte eemaldamist. Kõik seadmed sisaldavad standardvarustusena järgmisi komponente: pealüliti, termomagnetlülitid (ventilaatori ja kütteelemendi kaitseks), ventilaatori releed, reduktormootori releed ja kütteelemendi releed (kui need on olemas). Kilp on varustatud ka klemmliistuga, millel on potentsiaalivabad kontaktid kaugjuhtimise (sisse/välja) jaoks ja potentsiaalivaba kontakt üldhäire jaoks.
