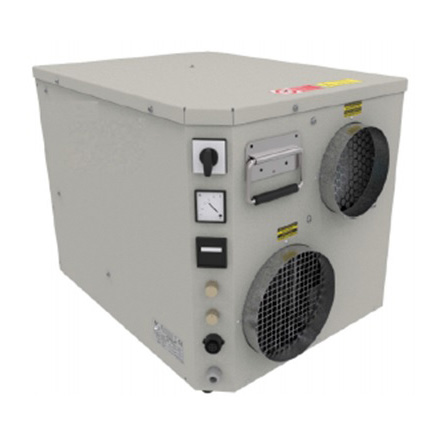

FR1280 adsorptsioonkuivati

Tööpõhimõte

Õhukuivati ​​töö põhineb kahe õhuvoolu kasutamisel: peamine voog koosneb õhust, mida tuleb kuivatada, ning teist, väiksema vooluhulgaga voogu kasutatakse rootori materjali regenereerimiseks. Kaks seadmesisest ventilaatorit tekitavad kaks õhuvoolu, mis läbivad rootorit vastassuundades. Kuivatatav õhk (mida nimetatakse ka protsessõhuks) läbib silikageeliga immutatud kuivatusrootorit. Silikageel on tugevalt hügroskoopne materjal, mis seob õhust veeauru. Kui õhk läbib rootorit, imab silikageel sellest niiskuse endasse; seadmest väljub kuiv õhuvool, mis suunatakse edasiseks töötlemiseks või vajaduse korral otse kliimaseadmega ruumi. Kuivatusprotsess võib toimuda temperatuurivahemikus -30 °C kuni +40 °C. Protsessi käigus pöörleb rootor väga aeglaselt; selle ajamisüsteem koosneb reduktorist ja rihmülekandest. Süsteem kasutab nn regenereerimisõhku, et eemaldada seotud niiskus ja juhtida see väliskeskkonda: õhk soojendatakse seadmesisese kütteelemendi abil umbes +100 °C-ni ja juhitakse läbi rootori protsessõhule vastupidises suunas. See käivitab vastupidise protsessi, mille käigus rootor vabaneb niiskusest ja taastub selle esialgne niiskussidumisvõime. Regenereerimisõhk väljutatakse leige ja niiskena ning see tuleb töödeldavast keskkonnast väljutada.

Raam

Õhukuivati ​​korpus on valmistatud tsingitud terasest, mis on väljastpoolt värvitud. Seadme pealmise paneeli saab hoolduse käigus eemaldada, et pääseda ligi elektrikomponentidele ja kõikidele teistele sisemistele mehaanilistele osadele.

Ventilaatorid

Ventilaatorid on otseühenduses ühefaasilise vahelduvvoolu mootoriga (kaitseklass IP55, isolatsiooniklass F, temperatuuriklass B). Hoolduseks pääseb neile ligi ülemise kontrollpaneeli eemaldamisel. Protsessi- ja regeneratsiooniventilaator käivituvad kohe pärast õhukuivati käivitamist ning nende tööd saab käsitsi reguleerida seadme esiküljel asuva potentsiomeetri abil (funktsioon on saadaval alates mudelist AD420).

Rootor

Õhukuivatil on niiskust imavast materjalist rootor. Rootoril on kärgstruktuur, mis koosneb lainelistest kuumuskindlatest kihtidest, mis sisaldavad niiskust imavat silikageeli; see tagab suure hulga aksiaalseid õhukanaleid ja ühtlasi suure imamispindala väikeses mahus. Rootor on konstrueeritud nii, et see talub küllastunud õhku ilma kahjustusteta. Samuti ei saa rootor kahjustada, kui töö käigus peaks rikke tõttu seiskuma protsessi- või regeneratsiooniventilaator. Rootor on mittesüttiv.

Ülekandesüsteem

Rootori liikumist juhib rihmülekanne. Rihm avaldab tõmbejõudu rootori välisservale ja seda suunab reduktormootori küljes olev rihmaratas. Spetsiaalne seade tagab rihma õige pinge, vältimaks selle libisemist. Õiget pöörlemissuunda ja ülekannet saab kontrollida ülemise paneeli avamise teel. Rootor on varustatud kuullaagritega. Rootori võll on valmistatud terasest.

Regeneratsiooni-õhkküttespiraal

• Elektriga: Elektriline järelsoojendusplokk on isereguleeruvat tüüpi (PTC), et hoida pinnatemperatuur püsivana.

Filtrid

Õhukuivatil on G3 filter protsess- ja regeneratsiooniõhu sissevõtul.

Elektrikilp

Elektrikilp on valmistatud vastavalt Euroopa standarditele 73/23 ja 89/336. Elektrikilbile pääseb ligi peale seadme ülemise paneeli eemaldamist. Kõikides seadmetes on paigaldatud järgmised komponendid: pealüliti, ampermeeter, tunniloendur ja välise niiskuse regulaatori ühendamise pistik. Lisavarustusena saab paigaldada ka energiamõõtja. Kilbil on ka lüliti õhukuivatuse käsitsi või automaatseks juhtimiseks ning on võimalik konfigureerida režiim, kus protsessiventilaator töötab pidevalt isegi siis, kui niiskustase on saavutatud (kui niiskuse regulaator on ühendatud ja töötab automaatselt).

Infomaterjalid:
FR1280 adsorptsioonkuivati andmeleht (inglise keeles)
