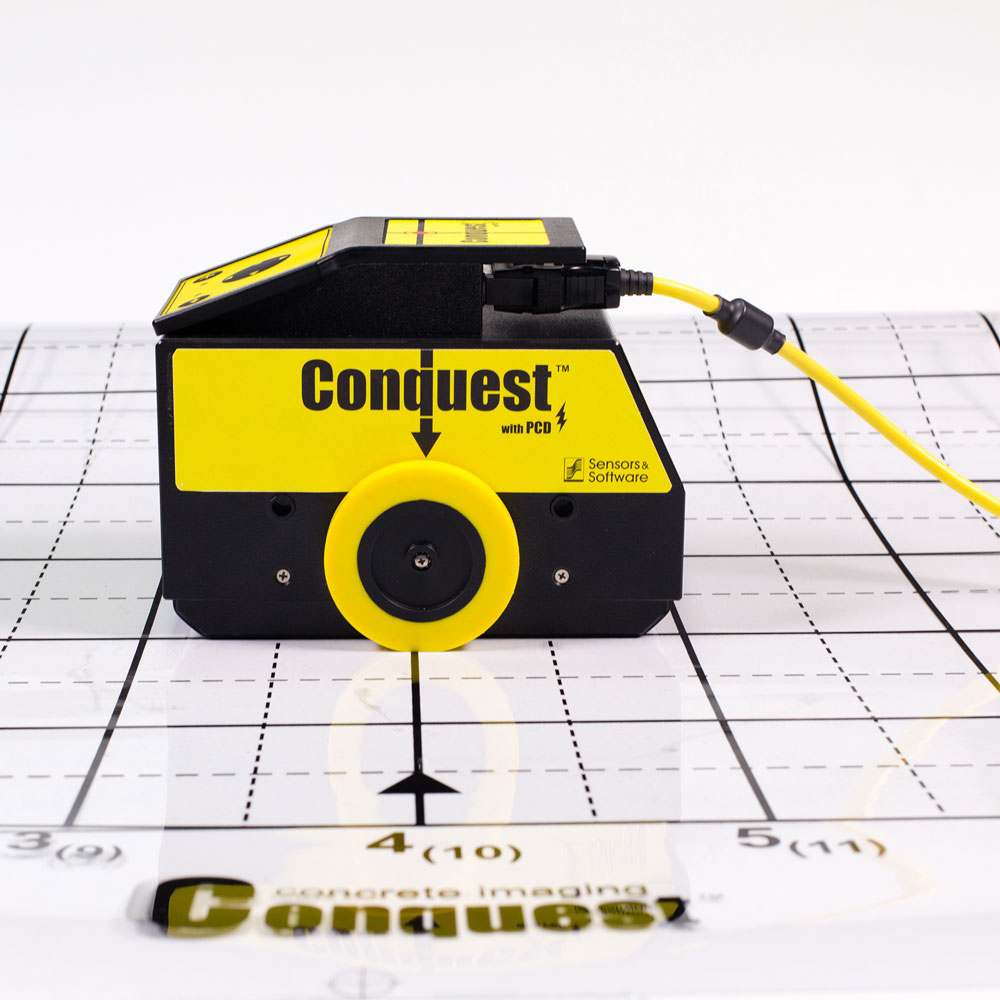

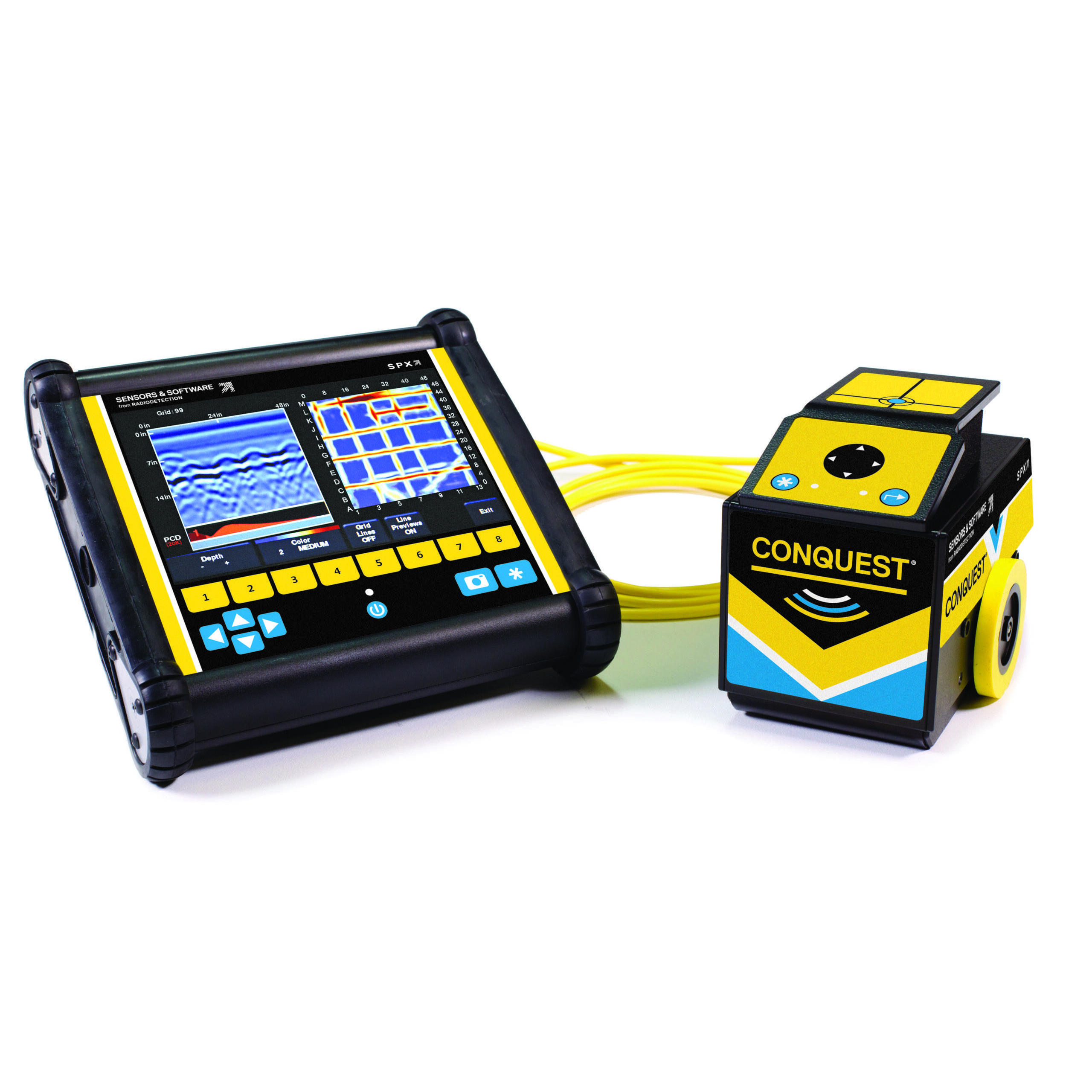

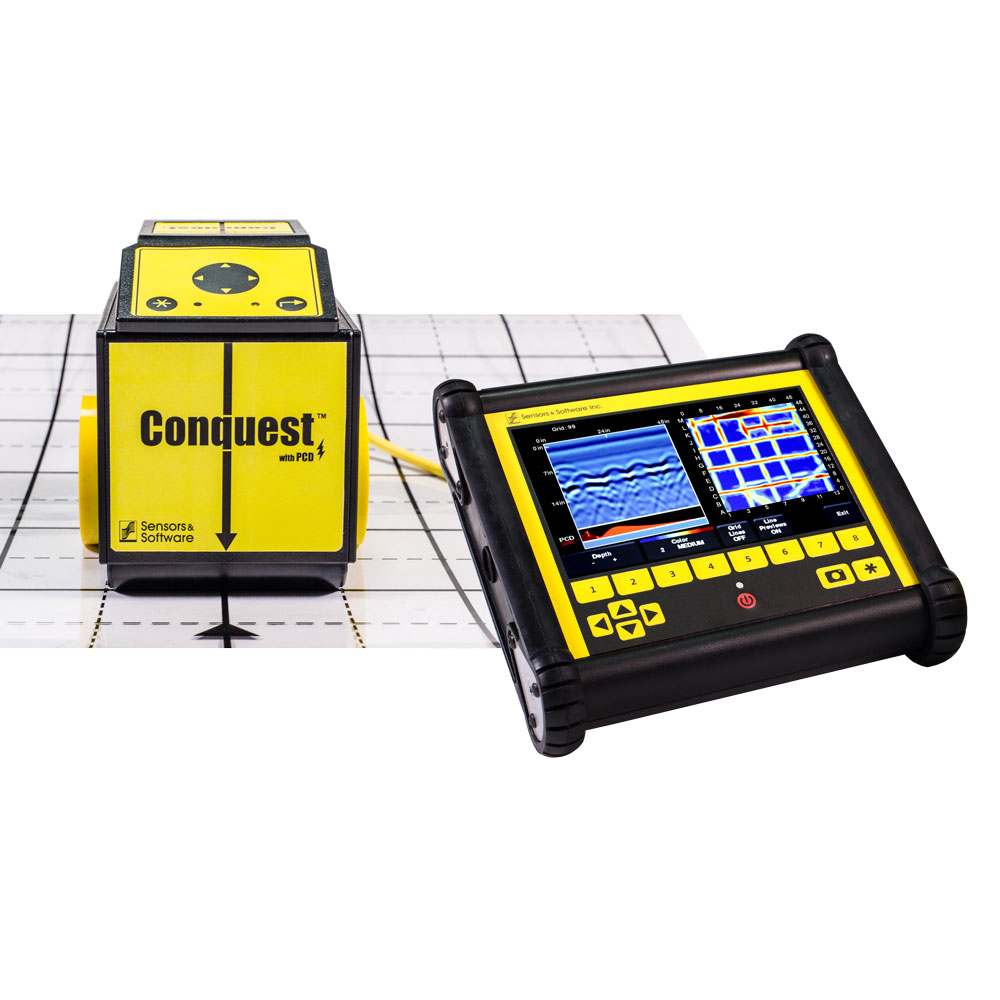

Maaradar CONQUEST 100 GPR

Ehituskonstruktsiooni radar CONQUEST 100 GPR on professionaalne radar (GPR= Ground Penetrating Radar), mis on loodud betoonkonstruktsioonide mittepurustavaks uurimiseks. Seade võimaldab kiiresti ja täpselt tuvastada betooni siseseid objekte, nagu armatuur, torustikud ja elektrikaablid. Betooni skaneerimine maaradariga aitab teada saada konstruktsioonide seisukorrast ning vältida kahjustamist enne puurimis-, lõikamis- või südamikpuurimistöid, tänu millele muutuvad ehitus- ja renoveerimistööd turvalisemaks, täpsemaks ja kuluefektiivsemaks. Loe edasi

Mis on maaradar CONQUEST 100 GPR ja kuidas see töötab?

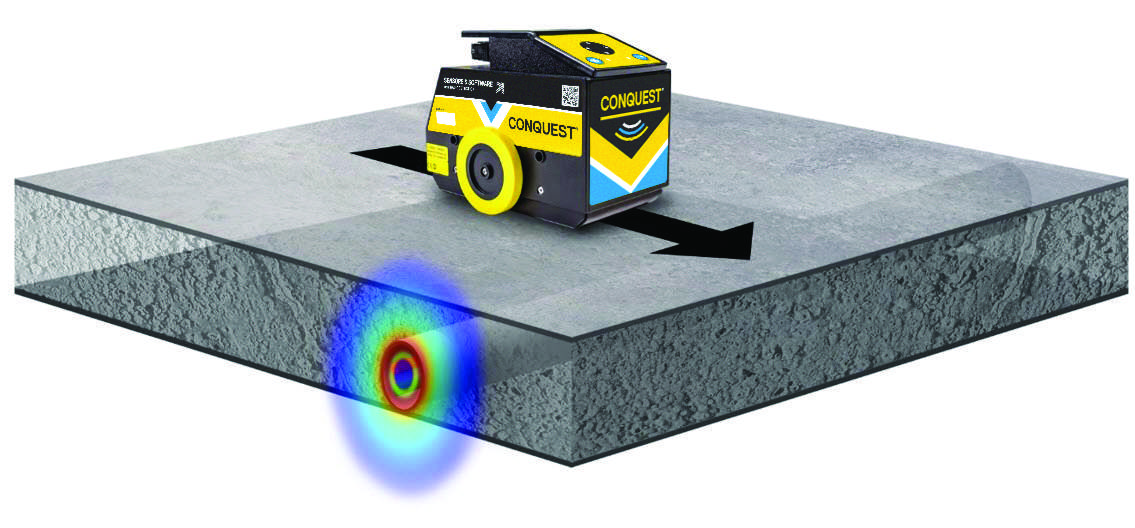

Maaradar ehk Ground Penetrating Radar (GPR) on tehnoloogia, mis kasutab elektromagnetlaineid materjalide sisemuse uurimiseks. Radari antenn saadab konstruktsiooni sisse signaali ning analüüsib tagasipeegelduvaid laineid. Kui signaal tabab erineva materjaliga objekti – näiteks armatuuri, toru või kaablit – peegeldub see tagasi vastuvõtuantenni. Tarkvara kuvab tulemuse ekraanil, võimaldades määrata objekti asukoha ja sügavuse.

Maaradar CONQUEST 100 GPR on konkreetselt välja töötatud betooni skaneerimiseks ning võimaldab uurida ligikaudu kuni 90 cm sügavuseni, sõltuvalt materjali omadustest ja tihedusest.

Mida saab betoonis tuvastada maaradariga?

Betooni skaneerimine CONQUEST 100 GPR maaradariga võimaldab tuvastada mitmeid konstruktsioonides peituvaid elemente. Peamised tuvastatavad objektid on:

armatuurvardad
järelpingestuskaablid
metalltorud ja plasttorud
elektrikaablid
tühimikud betooni all
konstruktsioonide kihid ja paksused

Lisaks on seadmel Power Cable Detector (PCD) tehnoloogia, mis aitab tuvastada pingestatud elektrikaableid. See suurendab tööohutust ja vähendab elektriohtude riski ehitusobjektidel.

Maaradar CONQUEST 100 GPR peamised omadused

Täpne betooni skaneerimine kuni 90 cm sügavuseni
Ultralairiba (UWB) GPR-tehnoloogia võimaldab kiiresti ja usaldusväärselt tuvastada betooni sisse peidetud armatuuri, torustikke ja kaableid.

Mittepurustav uuring enne puurimist ja lõikamist
Maaradar võimaldab kontrollida betoonkonstruktsioone ilma neid kahjustamata, aidates vältida kulukaid vigastusi ja tööde viivitusi.

Pingestatud elektrikaablite tuvastamine
Sisseehitatud Power Cable Detector (PCD) tehnoloogia aitab leida aktiivseid elektrikaableid ja suurendab tööohutust ehitusobjektil.

Kiire ja lihtne kasutamine

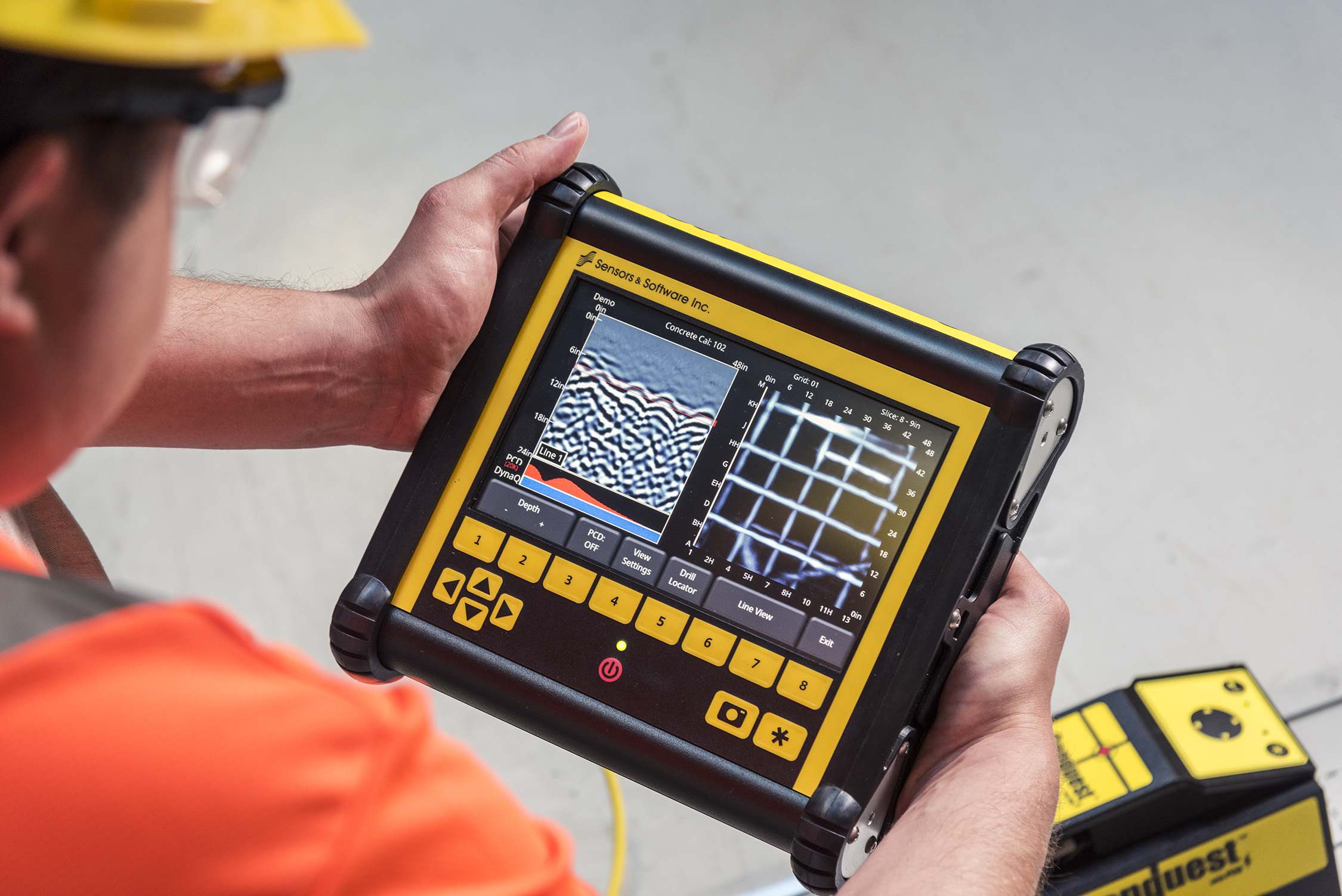

Selge puuteekraan ja intuitiivne kasutajaliides võimaldavad näha skaneerimistulemusi reaalajas ning märgistada koheselt tuvastatud objekte.

Kompaktne ja mobiilne lahendus professionaalidele

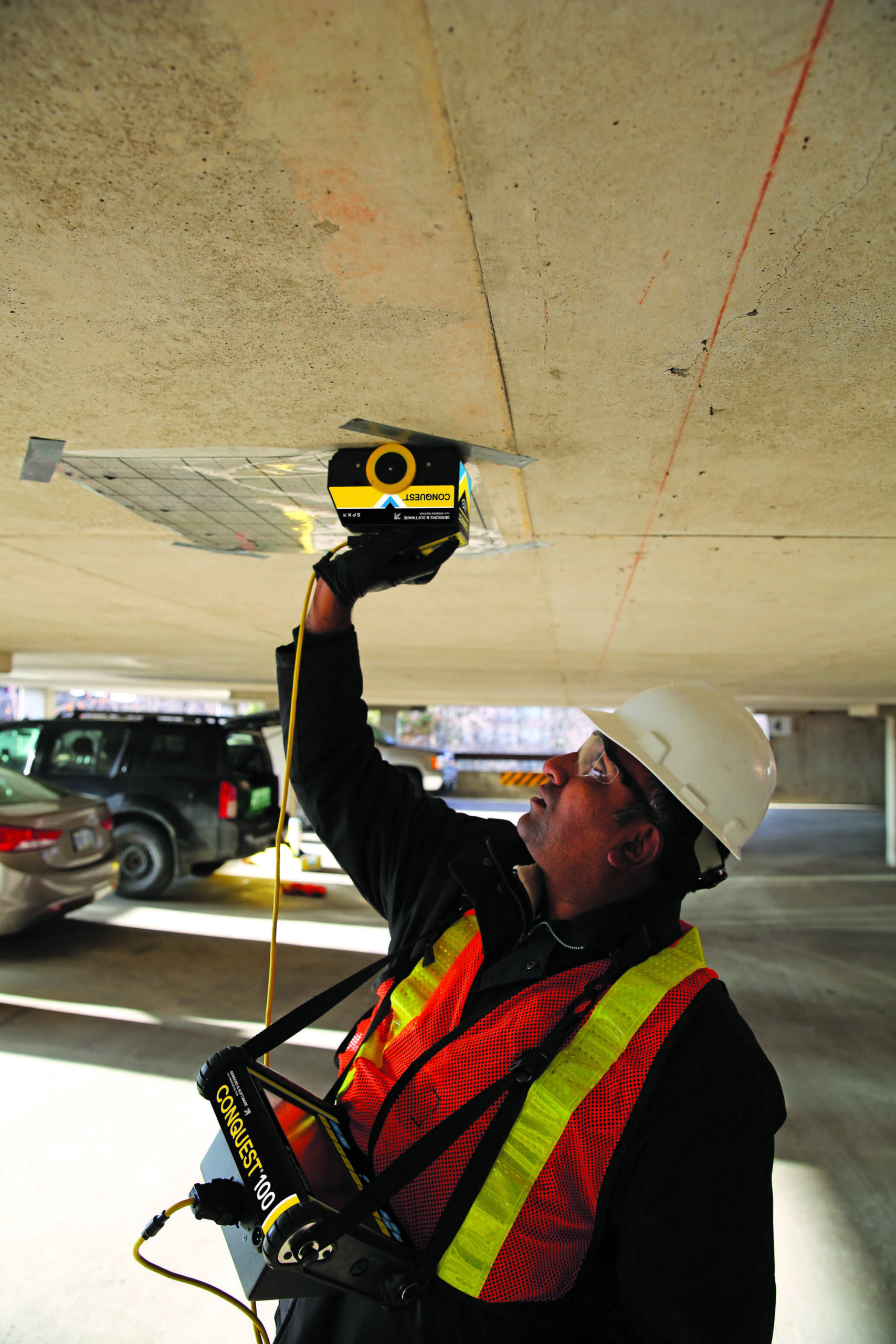

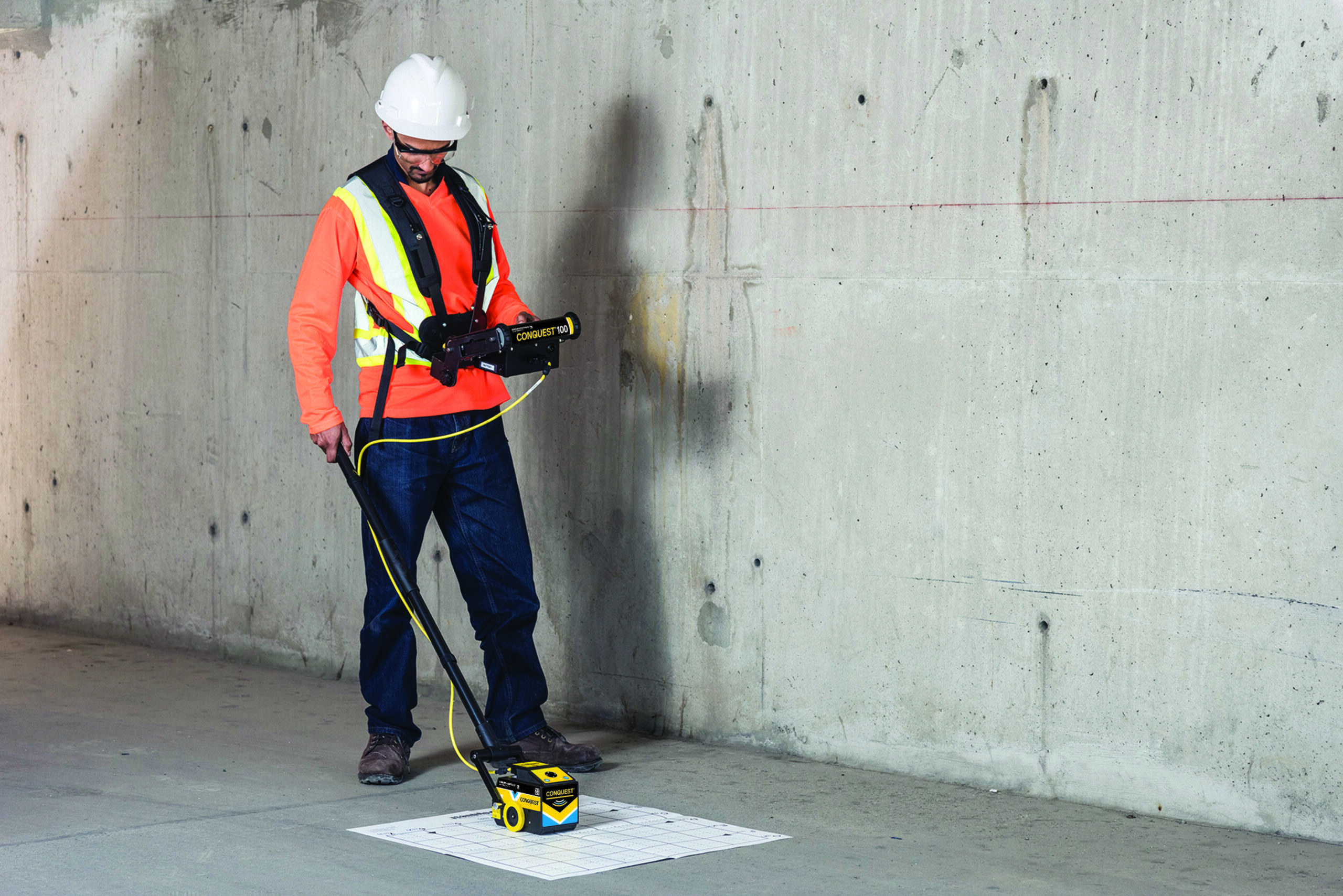

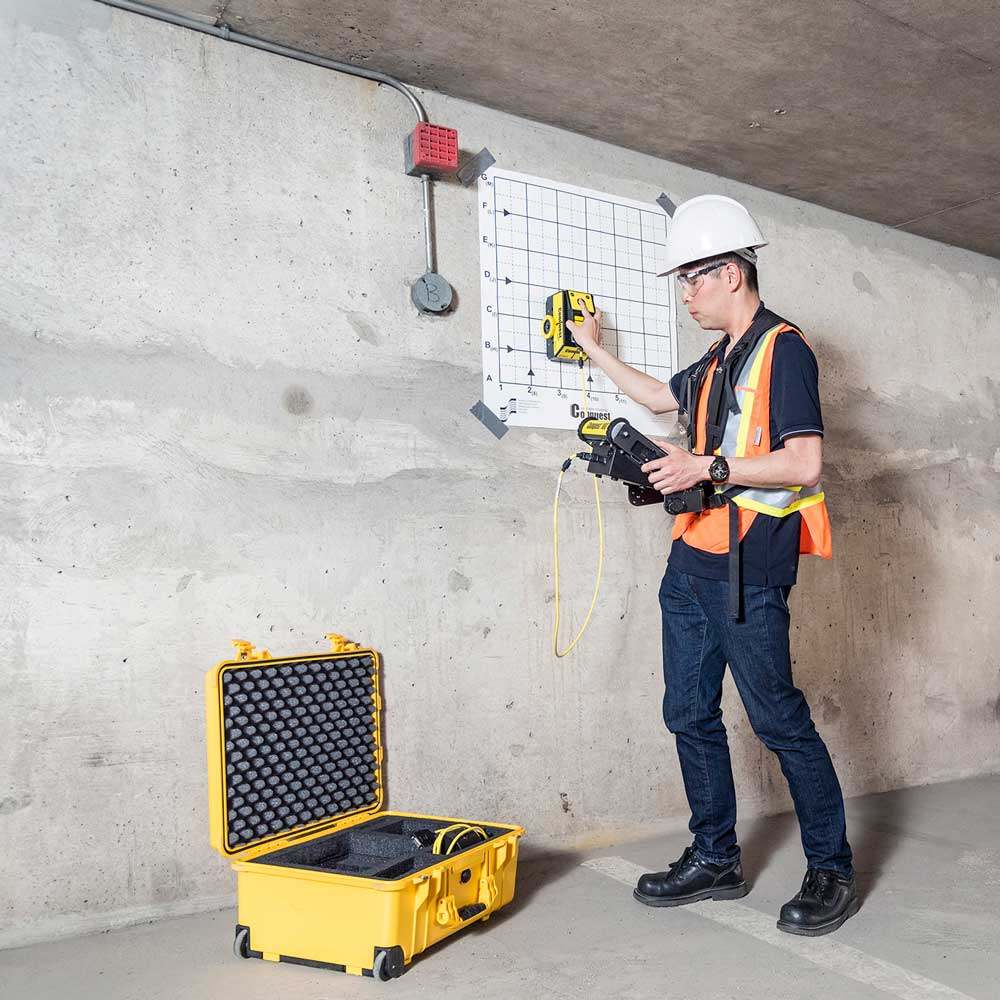

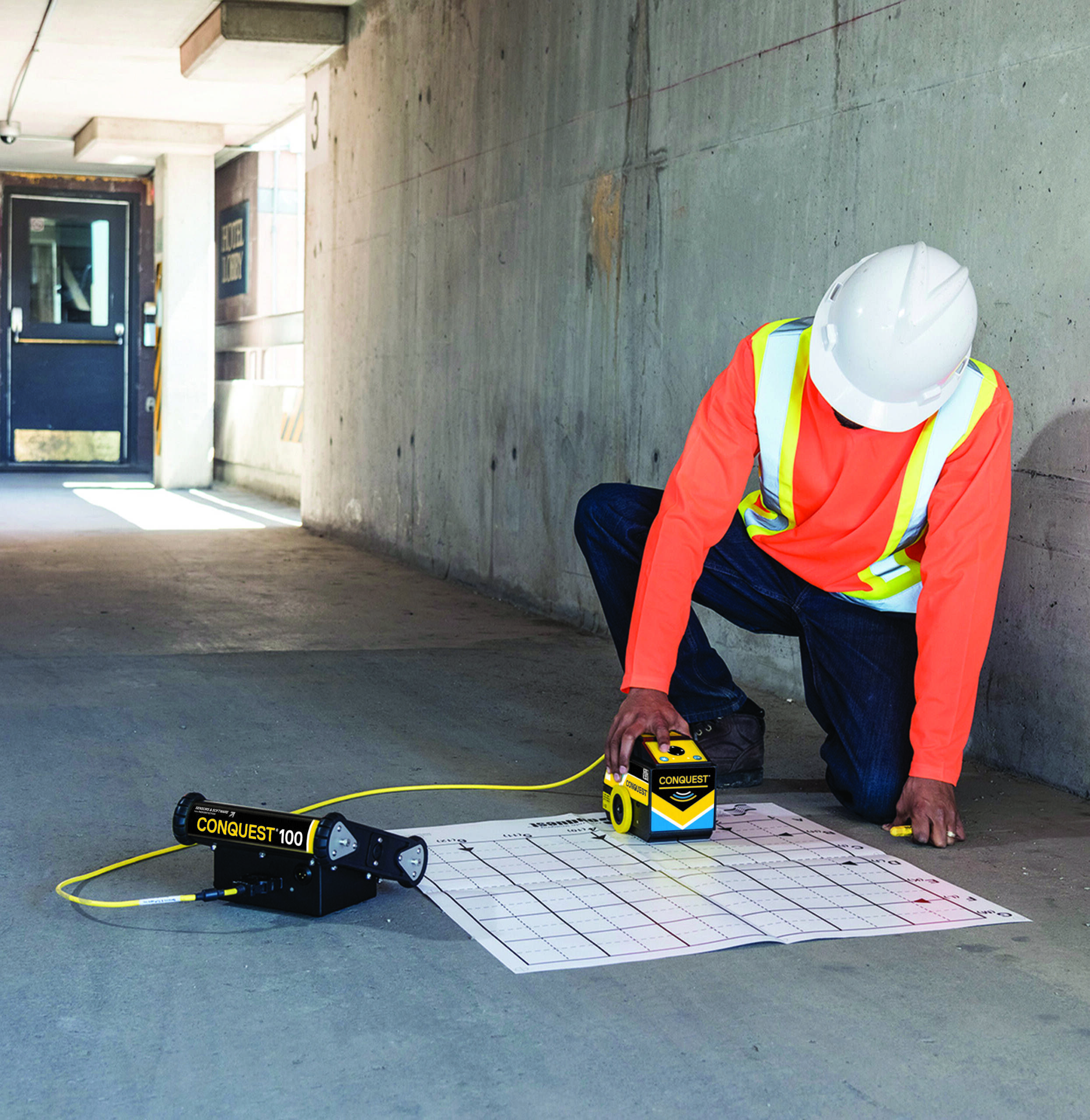

Kerge sensoripea ja vahetatavad akud muudavad maaradar CONQUEST 100 GPR seadme mugavaks tööriistaks nii põrandate, seinte kui lagede, aga ka sildade ja muude suuremate konstruktsioonide skaneerimisel.

Betoonkonstruktsioonide skaneerimiseks mõeldud CONQUEST 100 GPR on hea lahendus, mis võimaldab kiiresti ja täpselt tuvastada betooni sees paiknevaid objekte ilma konstruktsiooni kahjustamata.

Lisatasu eest on saadaval PC tarkvara EKKO_Project, mis võimaldab detailsemat visualiseerimist ja raportite koostamist. EKKO_project tarkvara peamised funktsioonid:

GPR andmete analüüs
ristlõiked (cross sections)
sügavuslõiked (depth slices)
3D visualiseerimine
PDF raportite loomine

Kus kasutatakse maaradarit CONQUEST 100 GPR?

Betoonkonstruktsioonide skaneerimiseks mõeldud CONQUEST 100 GPR sobib kasutamiseks mitmesugustel ehitus- ja infrastruktuuriobjektidel. Peamised kasutusvaldkonnad:
